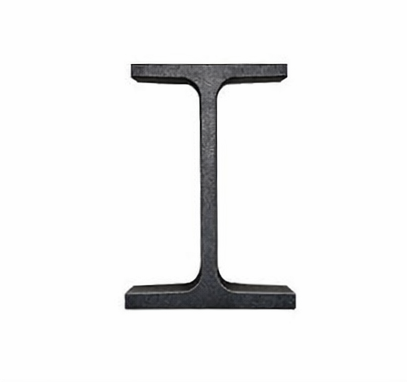

IPE (Europeo)

Las caras externas e internas de las alas son paralelas y perpendiculares al alma, lo que asegura un espesor constante en las alas.

MEDIDAS	KG/M	h	b	e	e1	r	h1	cm²
80	6	80	46	3,8	5,2	5	59,6	7,6
100	8,1	100	55	4,1	5,7	7	74,6	10,3
120	10,4	120	64	4,4	6,3	7	93,4	13,2
140	12,9	140	73	4,7	6,9	7	112,2	16,4
160	15,8	160	82	5	7,4	9	127,2	20,1
180	18,8	180	91	5,3	8	9	146	23,9
200	22,4	200	100	5,6	8,5	12	159	28,5
220	26,2	220	110	5,9	9,2	12	177,6	33,4
240	30,7	240	120	6,2	9,8	15	190,4	39,1
270	36,1	270	135	6,6	10,2	15	219,6	45,9
300	42,2	300	150	7,1	10,7	15	248,6	53,8
330	49,1	330	160	7,5	11,5	18	271	62,6
360	57,1	360	170	8	12,7	18	298,6	72,7
400	66,3	400	180	8,6	13,5	21	331	84,5
450	77,6	450	190	9,4	14,6	21	378,8	98,8
500	90,7	500	200	10,2	16	21	426	115,5
550	106	550	210	11,1	17,2	24	467,6	134,4
600	122	600	220	12	19	24	514	156
